GPS im Bergsport – Quo Vadis?

Einsatz von GPS und digitalen Karten in den unterschiedlichen Bergsportdisziplinen

Viele von uns haben schon eine herausfordernde Situation bei der Orientierung im Gebirge erlebt, entweder führend oder als Teilnehmer. Ob klassisch mit Karte, Kompass und Höhenmesser oder elektronisch mit GPS müssen wir die Navigation auch ohne Sicht jederzeit beherrschen, um uns nicht einem unnötigen Verirrungs-, Absturz- oder Lawinenrisiko auszusetzen. Aber selbst die Kombination von beiden Methoden garantiert uns keine absolute Sicherheit im Hochgebirge wie der tragische Unfall auf der Haute Route im Jahre 2018 gezeigt hat. GPS-fähige Geräte, sei es Smartphone, GPS Uhr oder Handheld GPS, bringen jedoch bei richtiger Ausbildung und Anwendung einen grossen Zugewinn an Sicherheit.

Mit einer guten Tourenplanung für die Bergsportdisziplinen Wandern/Trailrunning, Bergsteigen/Hochtouren, Ski-/Schneeschuhtouren oder Mountainbiking wird der Grundstein für eine sichere und effiziente Tour gelegt. Dies kann klassisch oder mittels elektronischer Karte und GPS erfolgen. Während das Beherrschen des Umgangs mit der Karte in allen Situationen in beiden Fällen essenziell ist, konzentrieren wir uns nachfolgend auf die Anwendung der mittlerweile sehr weit verbreiteten GPS Uhren und deren Zusammenspiel mit dem Smartphone.

Es gibt überraschenderweise keine uns bekannten Abhandlungen, welche dieses Thema umfassend von einer praktischen Seite beleuchten und klare Empfehlungen vorschlagen. Auch mangelt es an Überblick des verfügbaren Kartenmaterials für GPS Uhren und seiner Eignung für Bergsportdisziplinen. Zudem sind viele Bergsportorganisationen unserer Meinung nach zu zögerlich um mit einem aktiven Dialog in dieser Thematik eine Führungsrolle zu übernehmen. Aus diesen Gründen möchten wir mit diesem Artikel einen Beitrag zur Sicherheit und Weiterbildung leisten.

Tourenplanung auf dem Smartphone

Unsere Ausgangslage zur Tourenplanung basiert auf einem Smartphone (iOS oder Android; ohne Computer, daher ohne PC/MAC-basierte Planungssoftware) jedoch ohne Internetverbindung (offline; analog Situation in vielen Hütten/Regionen der Alpen). Ausgewählte Applikationen mit offline verfügbaren (amtlichen) topographischen Rasterkarten sind in Tab. 1 aufgelistet. Die entsprechenden Kartenausschnitte des Tourengebietes müssen vorgängig heruntergeladen werden, damit diese offline verfügbar sind.

Für die Planung von Winter- und Sommertouren als GPS Routen (Box 1) in der Schweiz, Österreich und Frankreich verfügt die SLF White Risk App im Tourenmodul über detaillierte topographische Rasterkarten mit hoch-aufgelöstem Layer für Hangneigungsklassen. Für die weltweite Nutzung steht topographisches Kartenmaterial basierend auf OpenStreetMap (Vektorkarte) zur Verfügung, jedoch ohne Hangneigungs Layer, aber mit einzigartigem Layer für die Mountainbike Singletrail-Skala, farblich-codiert basierend auf den in OpenStreetMap hinterlegten Wegeigenschaften. Die Alpenvereinaktiv und Gaia GPS Apps bieten beide weltweite topographische Rasterkarten sowie weltweite topographische Karten basierend auf OpenStreetMap. Alpenvereinaktiv beinhaltet Hangneigungs-Layer für Zentraleuropa und Aktivitäts-Layer für Touren in allen Bergsportdisziplinen weltweit (inkl. DAV/ÖAV/AVS/SAC Skitourenrouten). Gaia GPS beinhaltet weltweite Hangneigungs-Layer und Aktivitäts-Layer für eine Vielzahl von Outdooraktivitäten weltweit (z. B. trailforks.com für Mountainbiking).

Tracks, Routing und 3D-Visualisierung

Eine Vielzahl von meist nicht validierten GPS Routen oder Tracks können mittlerweile von diversen Internetportalen als .gpx Dateien heruntergeladen werden. Auf gewissen Tourenportalen basieren die als .gpx Dateien bereitgestellten Routen auf transparenten Qualitätsstandards: Skitourenguru.ch enthält Skitouren im gesamten Alpenraum, Alpenvereinaktiv.com markiert mit dem Edelweiss Symbol validierte Touren in allen Bergsportdisziplinen im gesamten Alpenraum während das SAC Tourenportal Touren in allen Bergsportdisziplinen in der Schweiz enthält, jedoch ohne .gpx Dateien. Durch die sich rasch verändernden Bedingungen im Alpenraum (Rückgang der Gletscher, variable Schneehöhen, Steinschlag, Erosion aber auch Ausbau von Kletterrouten und Mountainbike Trails) ist es vorteilhaft, dass die Touren, der Zustand und die GPS Routen von allen Tourengängern in Echtzeit im Internet kommentiert und bewertet werden können. Momentan erlaubt dies Alpenvereinaktiv. Eigene Skitouren müssen in allen Apps von Hand (nach-)gezeichnet werden, da keine der Apps das Routing auf DAV/ÖAV/AVS/SAC Skitourenrouten erlaubt.

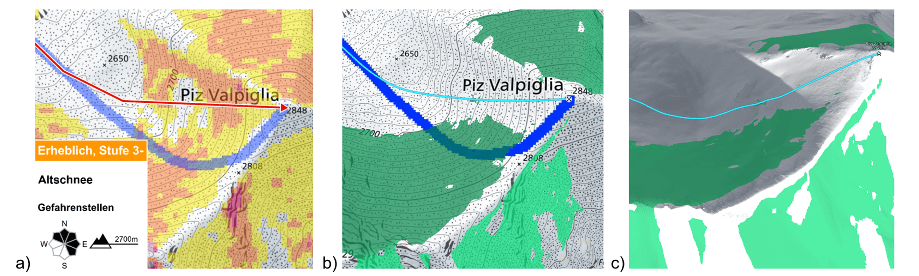

Zu einer soliden Tourenplanung, v.a. im unbekannten Gelände, gehört heutzutage eine 3D Visualisierung von GPS Routen auf Satellitenbildern. Dies erlauben Alpenvereinaktiv (als PRO+ Version), Google Earth (gratis auf Internet und als iOS oder Android App; via Import von .kml Datei, z. B. aus Gaia GPS App) und FATMAP 3D (als ‘fly-over’ in der kostenpflichtigen Explore Version; via Import von .gpx Datei). FATMAP 3D beinhaltet in der Explore Version weltweite topographische Karten und erlaubt zudem die Kernzone des Lawinenbulletins (Höhenbereich, Hangausrichtung und Hangneigung) via Terrain-Analyse zu definieren und auf der Karte (Fig. 1b) oder dem Satellitenbild (Fig. 1c) einzufärben um den geplanten Routenverlauf zu beurteilen.

Aufgrund von eigenen Beobachtungen sehen wir immer wieder, dass trotz Vorhandensein von modernen Multiband GPS Geräten auf eine elektronische Tourenplanung (zeichnen der GPS Route) verzichtet wird oder die Route nicht auf eine vorhandene GPS Uhr übertragen wird. Unsere Empfehlung ist daher, dass alle Gruppenmitglieder dieselbe Route und das gleiche Kartenmaterial offline verfügbar haben und dieselbe Route auf die GPS Uhr (falls vorhanden) laden, damit im Falle eines Akku- oder anderweitig bedingten Ausfalls eines Gerätes eine sofortige Redundanz erreicht werden kann. Ohne Internetverbindung funktioniert der Austausch von Routen als .gpx Dateien nur problemlos von iOS zu iOS mit Airdrop oder von Android zu Android mit Bluetooth, nicht aber zwischen den Betriebssystemen. Tourenbeschreibungen sollten vor der Tour stets als .pdf Dateien auf dem Smartphone offline verfügbar gemacht werden. Dies funktioniert zuverlässig mit Google Drive (gratis für iOS und Android), jedoch nicht mit Microsoft OneDrive oder den Photo Apps.

GPS: Erklärung wichtiger Begriffe

Kartenmaterial für GPS Uhren – am Beispiel Garmin Fenix 7 / Epix 2 GPS Uhr

Eine geeignete weltweite open-source Karte für die Verwendung auf GPS Uhren stellt OpenTopoMap dar. Es handelt sich hier um eine Routing-fähige topographische Vektorkarte basierend auf OpenStreetMap, inkl. Suchfunktion für POIs auf der GPS Uhr. Im Gegensatz zu Rasterkarten sind Felsformationen und auf Gletschern Spaltenzonen nicht manuell eingezeichnet.

Dafür bietet die 10 m Aequidistanz der durchgehenden Höhenlinien (basierend auf dem topographischem SRTM Radar Höhenmodell) dem Gelände eine gute Topographie um die Steilheit abzuschätzen. Vorkonfigurierte Karten sind pro Land oder den gesamten Alpenraum vorhanden. Zur Installation müssen die entsprechenden img-Dateien (inkl. ‘Contours’) einmalig per USB Kabel von einem PC/MAC (nicht Smartphone) in den Ordner Garmin auf der GPS Uhr kopiert und danach in den Einstellungen aktiviert werden.

Auf dem weltweiten open-source Kartenmaterial der OpenStreetMap basiert auch die TT HD Topo Pro Karte, welche für einzelne Länder oder den gesamten Alpenraum verfügbar ist. Die Spenden-basierte not-for-profit TT HD Topo Pro ist noch etwas detaillierter aufbereitet (Fig. 2a bis 2c) und Wege sind z. T. klassifiziert basierend auf der SAC Wander Skala oder der Mountainbike Singletrail-Skala (beide Klassifizierungen beruhen auf den in OpenStreetMap hinterlegten Wegeigenschaften). Als Alternative bieten sich die kostenpflichtigen TOPO Karten von Garmin an. Wie diese sind auch die OpenTopoMap, TT HD Topo Pro und OpenMTBMap verfügbar für Garmin BaseCamp (gratis; wird aber nicht mehr weiterentwickelt) zur Tourenplanung auf dem PC/Mac.

Die meisten Vektorkarten für die Apps in Tab. 1 und für GPS Uhren (s.o.) basieren auf der weltweiten OpenStreetMap (inkl. Höhenlinien) und beinhalten somit ein deckungsgleiches Wegnetz, welches sich sehr gut eignet für Weg-basierte Bergsportdisziplinen. Der Detailgrad im weglosen Gelände ist aber klar unter dem von topographischen Rasterkarten. Daher sollte man sich vor jeder Tour mit dem Verlauf der GPS Route auf dem auf der Uhr vorhandenen Kartenmaterial vertraut machen. Entsprechendes Kartenmaterial ermöglicht auf gegenwärtigen GPS Uhren eine sinnvolle Navigation auch im weglosen Gelände bei vorher gezeichneter und auf die Uhr geladener GPS Route. Zudem ermöglichen die den gesamten Alpenraum abdeckenden Karten eine nahtlose Navigation in den Länder-übergreifenden Tourengebieten (Ötztaler Alpen, Silvretta/Montafon (Fig. 2b); Bernina-, Monte Rosa- und Montblanc-Gebiet). Permanentes Anzeigen der Karte im Navigationsmodus, sei es auf dem Smartphone oder der GPS Uhr, benötigt viel Strom zum Rendern der Karte; daher ist es empfohlen eine andere Navigations-Datenseite (z. B. Fig. 2d) im Vordergrund angezeigt zu haben, wenn die Karte nicht benötigt wird.

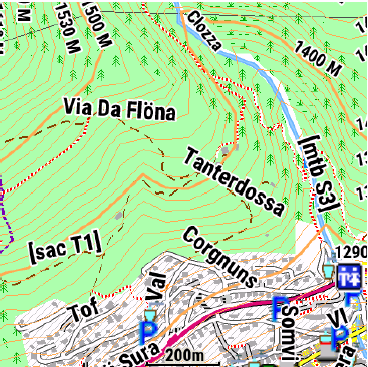

überbautes Gelände (grau), Wiesen (hellgrün) und bewaldetes Gelände (hellgrün mit dunkelgrünen Baumsymbolen) sind auf der GPS Uhr gut unterscheidbar. Straßen/Feldwege/Pfade (durchgezogen/gestrichelt/gepunktet) sind differenziert abgebildet und zT. klassifiziert basierend auf der SAC Wander Skala oder der Mountainbike Singletrail Skala . POIs sind mit Symbolen dargestellt.

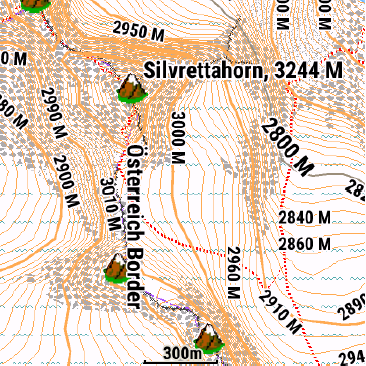

gemischtes Gelände im Hochgebirge: vergletschertes Gelände (weiss mit blauen Wellenlinien) ist von gut Felsgelände (grau gepunktet) unterscheidbar. Die Aequidistanz der durchgehenden braunen Höhenlinien ist 10 m. Berggipfel sind mit Symbolen markiert.

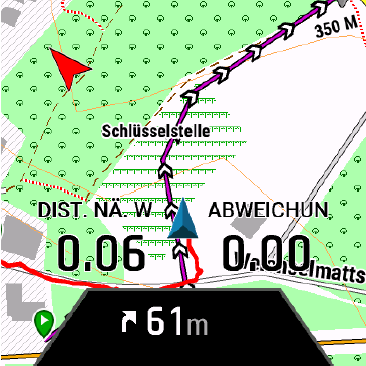

im Navigationsmodus: GPS Route (violett) mit Richtungspfeilen, Track (rot) während Aufzeichnung, momentane GPS Position mit Bewegungsrichtung (blauer Pfeil), Nordrichtung (roter Pfeil) und der zuvor definierte Wegpunkt (s.u.) ‘Schlüsselstelle’ werden auf der Karte angezeigt. (Wegpunkt befindet sich direkt oberhalb in der Mitte des Texts). Die Distanz zum nächsten Wegpunkt mit einer Richtungsänderung (entweder grauer Wegpunkt oder wie hier echter Wegpunkt ‘Schlüsselstelle’), die Abweichung von der Route (jeweils in Metern; Alarm einstellbar) sowie die Richtungsänderung beim nächsten Wegpunkt (‘TBT Navigation’, hier bei Luftlinien Routing) werden im unteren Teil der Karte eingeblendet.

enthält zwei rote Pfeile: der innere Pfeil zeigt die momentane Kompassausrichtung (auch in Grad angezeigt) und der äußere Pfeil zeigt den Azimut zum nächsten Wegpunkt. Wenn wie hier beide Pfeile in die gleiche Richtung zeigen, ist der Kompass im Azimut zum nächsten Wegpunkt ausgerichtet (Luftliniennavigation durch Peilung). Die weiteren Navigations-Datenfelder sind dieselben wie in c). Datenfelder können vom Benutzer nach Belieben zusammengestellt werden.

(heißt UP AHEAD auf Garmin Fenix / Epix) mit Distanz zum Wegpunkt ‘Schlüsselstelle’ und Distanz zum Ziel.

falls der Route graphisch (mittels blauem GPS Pfeil) gefolgt wird (z. B. bei Konvertierung von Track in Route).

GPS Routen Workflow

Turn-by-turn Navigation

Turn-by-turn (TBT) Navigation, wie wir es kennen vom Auto-Navi auf dem Strassennetz, ist mittlerweile auch möglich auf dem Wegnetz und sogar in weglosem Gelände. Gewisse Smartphone Apps (siehe Tab. 1) und die neueren GPS Uhren unterstützen TBT. Die TBT Navigation übersetzt die gezeichnete GPS Route in konkrete Navigationsanweisungen mit Richtungspfeilen und erleichtert so die Navigation im Gelände. Sowohl Smartphones als auch GPS Uhren unterstützen die Verwendung von drahtlosen Bluetooth^® Kopfhörern über welche die akustischen TBT Abbiegehinweise selbst bei starkem (Fahrt-)Wind zu hören sind.

Die Routenplanung in Garmin BaseCamp kombiniert mit der gleichen Karte auf der Uhr, ermöglicht eine TBT Navigation, welche praktisch ist bei Routen mit vielen Wegkreuzungen (z. B. beim Wandern, Trailrunning oder Mountainbiking). Das Zeichen der GPS Route muss direkt in BaseCamp erfolgen, wobei Distanzen und Höhenmeter meist viel zu hoch berechnet werden. Wir empfehlen daher die gezeichnete Route als Track zur Überprüfung von Routenverlauf, Distanzen und Höhenmetern in eine Applikation mit Rasterkarten (Tab. 1) zu exportieren. Die TBT Liste kann in Garmin BaseCamp eingesehen aber nicht editiert werden. Die Route muss via USB Kabel auf die Uhr geladen werden.

Beim Import einer .gpx, .fit oder .tcx Datei in Garmin Connect werden die Route und die TBT Liste neu generiert und beide leicht verändert. Die TBT Liste kann in Garmin Connect weder eingesehen noch editiert werden.

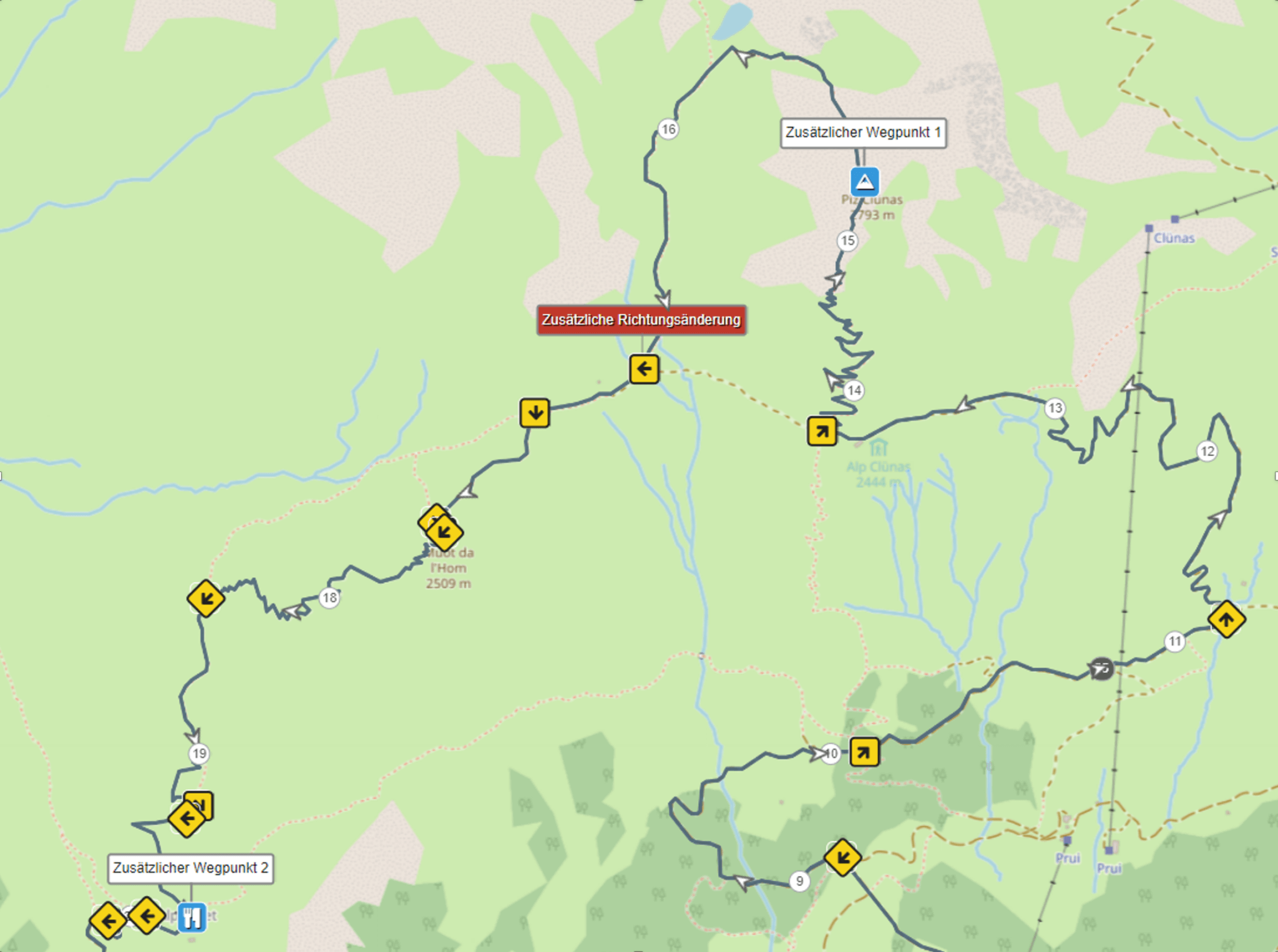

Viel eleganter und verlässlicher funktioniert die Planung von Routen mit TBT Navigation in der gratis Web-Anwendung Plotaroute.com, welche topographische Karten basierend auf OpenStreetMap enthält (Fig. 3).In der kostenpflichtigen Version ist auch eine Konvertierung von Track (z. B. heruntergeladen vom Internet) in Route inkl. TBT Navigation möglich. Die TBT Liste kann editiert werden und die Distanz von zusätzlichen Abbiegehinweisen vor der eigentlichen Wegkreuzung gewählt werden (während des Exports der .fit-Datei). Zusätzliche Wegpunkte, mit oder ohne Richtungsänderung (unter DIR’NS ‘Add directions, notes or a rest stop’), können zu Tracks oder Routen hinzugefügt werden (in UP AHEAD angezeigter Name des Wegpunktes unter ‘DIRECTIONS/NOTES’; Symbol wählbar, wird aber auf Karte der Uhr nicht angezeigt, sondern nur Text). Benutzer-definierte Wegpunkte ohne Richtungsänderung erscheinen auf der Uhr in UP AHEAD (Fig. 2e). Auch Tracks oder Routen, welche in anderen Applikationen gezeichnet wurden, können so in Plotaroute importiert werden und mit TBT- oder UP AHEAD-Wegpunkten versehen werden. Die Route muss entweder vom Mac (mittels Android File Transfer) oder PC als .fit-Datei per USB Kabel in den Ordner garmin/courses auf der Uhr kopiert werden oder vom iPhone via Apple Lightning auf USB 3-Adapter.

Eine Aufzeichnung des Tracks während der Tour ermöglicht den graphischen Vergleich von geplanter (Route) vs ausgeführter Tour (Track) schon während des Ablaufs der Tour auf der installierten Karte einer GPS Uhr (Fig. 2c). Mittlerweile gibt es auch eine Anzahl von Smartphone Apps (siehe Tab. 1) um Tracks auch ohne Internet Verbindung auf offline Karten aufzuzeichnen. Während der Verwendung von GPS unterstützen die meisten GPS Uhren zudem eine Autokalibrierung des Höhenmessers (sogenannte GPS Höhe), welche in Wettersituationen von sich schnell änderndem Luftdruck zu einer höheren Genauigkeit führt als rein barometrische Höhenmesser. Nach beendeter Tour ermöglicht ein Vergleich von Track vs Route (Track in jeweilige Smartphone App importieren, welche zur Routenplanung verwendet wurde) wertvolle individuelle Feedback/Lern Zyklen für die Navigation auf zukünftigen Touren.

GPS & Kompass

Trotz GPS Uhren und Handheld GPS Geräten möchten wir hier noch eine weitere wichtige Navigationsmöglichkeit vorstellen: die Kombination von GPS auf dem Smartphone mit klassischem oder elektronischem Kompass. Unter der Annahme, dass wir die Route gezeichnet und verfügbar haben (entweder auf einer Papierkarte oder auf dem Smartphone) können wir den Azimut von unserer momentanen Position zum nächsten Wegpunkt bestimmen. Dies geschieht entweder

Ohne Kompass kann die Einstellung der Richtung und Distanz auf der GPS Uhr als GPS-unterstützte Wegpunkt-Projektion erfolgen (auf Garmin Fenix / Epix: WP-Projektion und Navigieren zum erstellten Wegpunkt (unter Favoriten); oder nur mittels Richtungseinstellung im ABC Widget) oder es kann der Richtung der Peilungslinie auf der Smartphone App gefolgt werden.
